摘要：介紹南通龍信廣場預付費管理系統遠程預付費電能管理系統項目，采用智能遠程預付費電度表，采集各租戶實時用電量、剩余電量，通過智能遠程預付費電度表進行遠程分合閘控制，進而實現先售電后用電。系統采用現場就地組網的方式，組網后通過現場總線通訊傳至后臺，通過Acrel-3200型遠程預付費電能管理系統實現各租戶用電的收費、監控和管理。 關鍵詞： 南通龍信廣場；商業建筑;遠程預付費電度表;遠程預付費電能管理系統;Acrel-3200; 0概述
南通龍信廣場位于海門市長江南路99號，項目四面環路，東臨海門市長江路，北依南海路，西臨越秀路，南臨東海路，距蘇通大橋15公里，新的高鐵站距項目2公里，交通便利，周邊學校，超市，商場，娛樂一應俱全，商業氛圍濃厚。
本項目是為南通龍信廣場預付費管理系統設計一套智能用電計量管理系統，本系統主是針本對商戶用電的性質，實現商戶用電的智能化管理，為保證商戶用電的獨立性和安全性，采用一戶一表以及多戶一表的方案，針對本項目為商業用戶配置安科瑞終端預付費電能計量表計DTSY1352-NK和DDSY1352-NK來獨立計量每個商業用戶的用電量。通訊管理機通過RS-485總線采集所有終端電能計量儀表的數據。通訊管理機將數據通過由光纖組成的專用網絡將數據傳輸至中心管理計算機。系統管理軟件對數據進行存儲、處理，形成物業管理方需要的圖形、文字等形式的文件，以此實現整個項目商戶用電的智能化管理。 1參考標準
ISO/IEC11801 《國際綜合布線標準》
GB/50198   《監控系統工程技術規范》
GB50052-2016 《供配電系統設計規范》
GB50054-2015 《低壓配電設計規范》
IEC 61587   《電子設備機械結構系列》
DL/T448-2016  《電能計量裝置技術管理規程》
DL/T 698.1-2009   《第1部分：總則》
DL/T 698.2-2010   《第2部分：主站技術規范》
DL/T 698.31-2010   《第3.1部分：電能信息采集終端技術規范-通用要求》
DL/T/814-2013    《配電自動化系統功能規范》
DL/T5137-2001    《電測量及電能計量裝置設計技術規程》
GB2887     《計算站場地技術條件》
GB/T18460.3   《IC卡預付費售電系統 第3部分：預付費電度表》 2系統方案
安科瑞Acrel-3200遠程預付費電能管理系統根據南通龍信廣場預付費管理系統遠程預付費電能管理系統項目實際情況進行組網設計，對樓層租戶加裝遠程預付費電度表，采用就地組網，遠端儀表采用數據采集箱采集，通過光纖傳輸至后臺，后臺服務器位置放置一臺采集器，采集后臺周邊租戶儀表數據，遠程預付費電度表通過手拉手方式接入采集器。整體網絡結構如下圖所示：站控管理層、網絡通訊層和現場設備層。 1）站控管理層
站控管理層針對預付費管理系統的管理人員，是人機交互的直接窗口。
2）網絡通訊層
通訊層主要是由通訊采集箱、工業交換機、以太網設備及總線網絡組成。通訊采集箱的主要功能是負責實時采集現場智能設備的參數并將數據上傳；以太網設備及總線網絡的主要功能是實現采集箱與主站之間的數據交互，使系統管理集中化、信息化、智能化，大大提高了配電系統的安全性、可靠性和穩定性，達到了無人值守的目的。
3）現場設備層
現場設備層是數據采集終端，主要由智能預付費電度表及斷路器組成，智能儀表均采用RS485通訊接口，采用MODBUS通訊協議總線型連接接入采集箱，經采集箱和交換機將數據上傳給監控主機。
3智能儀表現場連接示意
現場智能裝置（樓層預付費電度表）以手拉手方式通過屏蔽雙絞線(RVSP2*1.0)進行通訊連接，每根總線連接智能儀表數量在20只左右，不同種類的智能裝置連接在不同的總線上，然后將數據上傳至采集箱，進而將數據上傳至監控主機。具體連接示意圖如下所示：

4系統功能

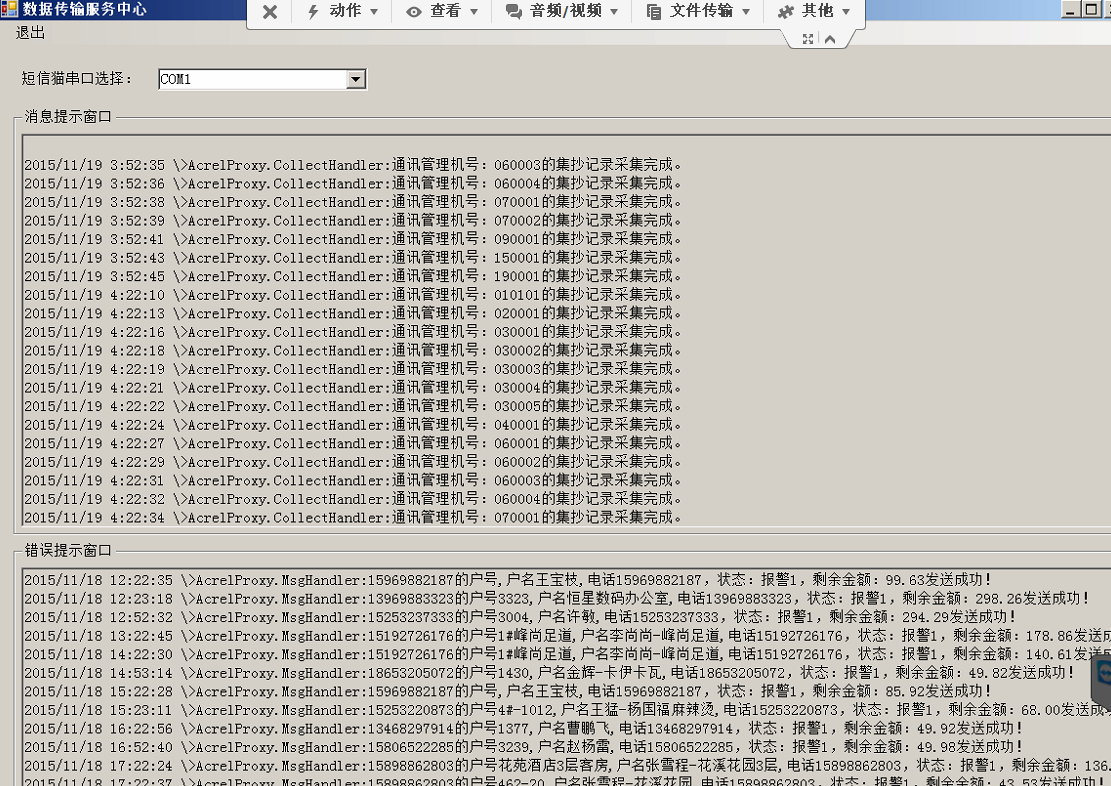

1）.集中抄表服務系統
集中抄表服務程序包含三大模塊，除了常年運行的定時對所有儀表進行集中遠程抄表以外，還集成了報警短信發送服務，能將電費金額預警和欠費預警自動生成手機短信自發送給對應的商鋪用戶，該功能需要與硬件短信貓配合使用。

系統默認半小時對所有表進行一次遠程集中抄表，時間間隔支持個性化配置。

2）.遠程預付費電能管理系統

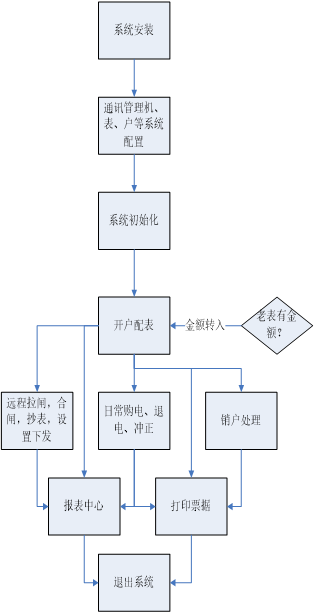

本系統分為五大模塊，分別是操作員登陸模塊、系統配置模塊、用戶（商鋪）管理模塊、售電管理模塊、報表中心模塊，系統大致運行和操作流程如下：

本系統所有的報表及記錄查詢，都支持excel格式導出的功能。

主要實現功能：

登陸管理：管理操作員賬戶及權限分配，查看系統日志等功能；系統設置：對建筑、通訊管理機、儀表及默認參數進行配置；用戶管理：對商鋪用戶執行開戶、銷戶、遠程分合閘、抄表導出及記錄查詢等操作；售電管理：對已開戶的表進行遠程售電、退電、沖正及記錄查詢等操作；報表中心：提供售電財務報表、用能報表、報警報表等查詢。 系統針對商鋪開戶不僅支持一戶一表，也支持一戶掛多表的需要；同時支持和解決了項目改造后新老表切換時，老表金額轉入的問題；支持峰谷電價，支持一表一電價；可對單表設置功率過載的閾值，也支持設置單表金額報警的兩級閾值。

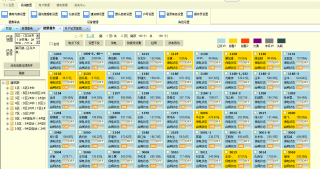

批量遠程操作場景中，系統提供了多項功能，針對開戶、報警1、報警2、欠費、未開戶、失聯狀態都有不同的顏色顯示；并且支持遠程對儀表進行遙控，遙控的命令類型如下：

1.電價下發；2.設置下發（下發報警金額閾值和過載功率閾值）；3.保電（強制儀表合閘）；4.恢復預付費（欠費自動跳閘的模式）；5.拉閘（強制斷電）；6.抄表導出（導出當前所有表狀態為EXCEL）

售電

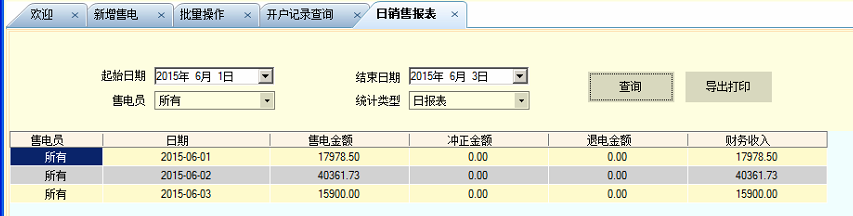

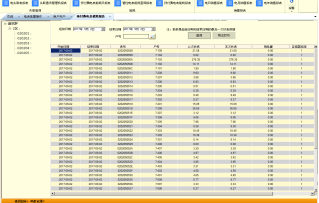

系統還提供了多個報表以供查詢，分別是日/月/年財務銷售統計報表、失聯表/通訊管理機查詢報表、能耗查詢報表、實時報警/歷史報警查詢報表，支持導出。以下是財務報表和預付費表日用能查詢報表：

5  結束語

商業建筑智能化管理是當下的主流趨勢，在當下的主流智能配電系統的普及的市場情況下，更多資費管理和系統結合的需求成為市場的主流聲音。 從物業管理方的角度，業主的用能繳費一直是一個復雜的課題。首先是各個業主繳費時間的不統一，繳費的方式不統一，迫使物業管理方在此部分要花費大量的人力物力去維護相關信，收繳相關費用。 針對市場的主要痛點，我公司特提供成套的預付費解決方案，系統不但可以預收電費，實現“先交錢、后用電”，又可針對用戶用電性質不同可在電力供應緊張或響應政府關于“節能減排”等號召時有選擇性的進行限電。現場通過遠程預付費的系統，實現了先交費后用電，可以避免物業公司的電費墊資問題，從而緩解了商業提剛剛運營的資金壓力，另外將業主和配電區域隔離，防止了私接偷電的問題。  上一篇：Acrel-3000電能管理系統在包頭蘇寧廣場項目的應用 下一篇：鎮江吾悅廣場遠程預付費電能管理系統的設計與應用
