摘要：

介紹福州某地塊項目遠程預付費電能管理系統，采用智能遠程預付費電度表，采集各租戶實時用電量、剩余電量，通過智能遠程預付費電度表進行遠程分合閘控制，進而實現先售電后用電。系統采用現場就地組網的方式，組網后通過現場總線通訊傳至后臺，通過Acrel-3200型遠程預付費電能管理系統實現各租戶用電的收費、監控和管理。

關鍵詞： 福州某地塊項目；遠程預付費電度表；DTSY1352-NK；遠程預付費電能管理系統；Acrel-3200。

0  概述

福州某地塊項目項目位于福州市臺江區洋中路299號，北倚上下杭文化景區，南瞰白馬河，更有茶亭公園、江濱公園、煙臺山公園等環繞左右。 本項目中針對福州某地塊項目設計一套智能用電計量管理系統，本系統主要是針本對租戶用電的性質，實現租戶用電的智能化管理，為保證租戶用電的獨立性和安全性，應采用一戶一表的方案，針對本項目為租戶配置安科瑞終端預付費電能計量表計DTSY1352-NK來獨立計量每個租戶的用電量。通訊管理機通過RS-485總線采集所有終端電能計量儀表的數據。串口服務器將數據通過專用網絡將數據傳輸至管理計算機。系統管理軟件對數據進行存儲、處理，形成物業管理方需要的圖形、文字等形式的文件，以此實現福州某地塊項目租戶的智能化管理。

1  參考標準

GB/T18460.3   《IC卡預付費售電系統 3部分：預付費電度表》

2  系統方案

安科瑞Acrel-3200遠程預付費電能管理系統根據福州某地塊項目實際情況進行組網設計，對樓層租戶加裝遠程預付費電度表，采用就地組網，在后臺服務器位置放置一臺采集器，遠程預付費電度表通過手拉手方式接入采集器。

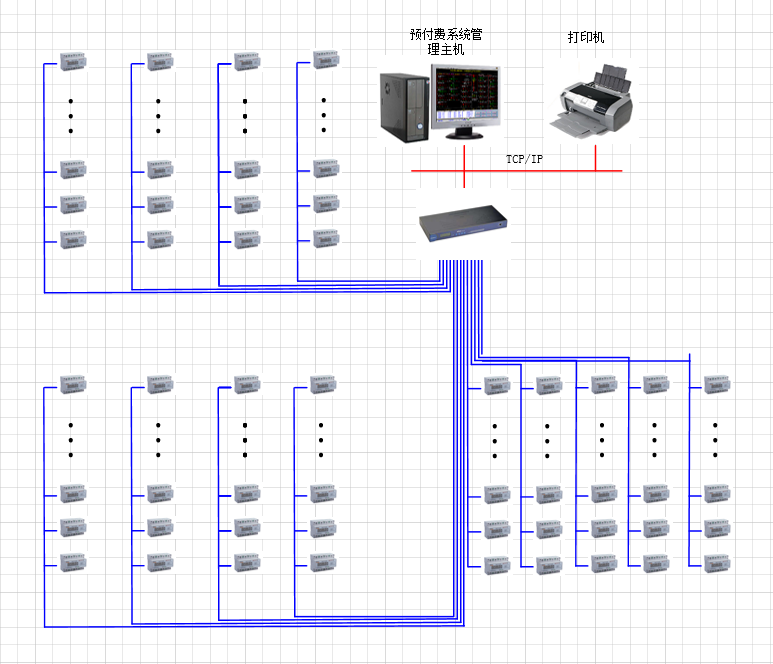

整體網絡結構如下圖所示：站控管理層、網絡通訊層和現場設備層。

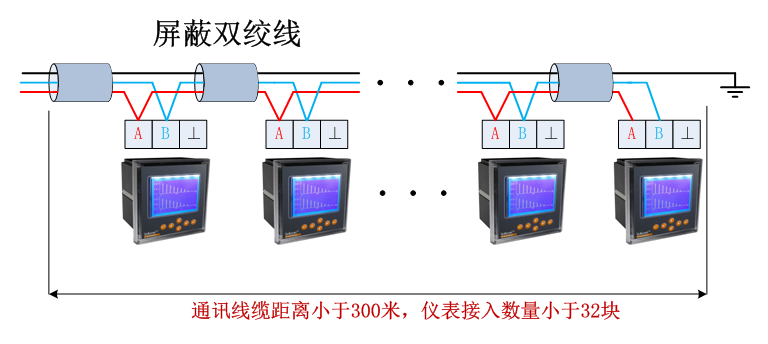

現場智能裝置（遠程預付費電度表）以手拉手方式通過屏蔽雙絞線(RVVSP2*1.0)進行通訊連接，每根總線連接智能儀表數量在32只以內，不同種類的智能裝置連接在不同的總線上，然后將數據上傳至采集器，進而將數據上傳至監控主機。具體連接示意圖如下所示：

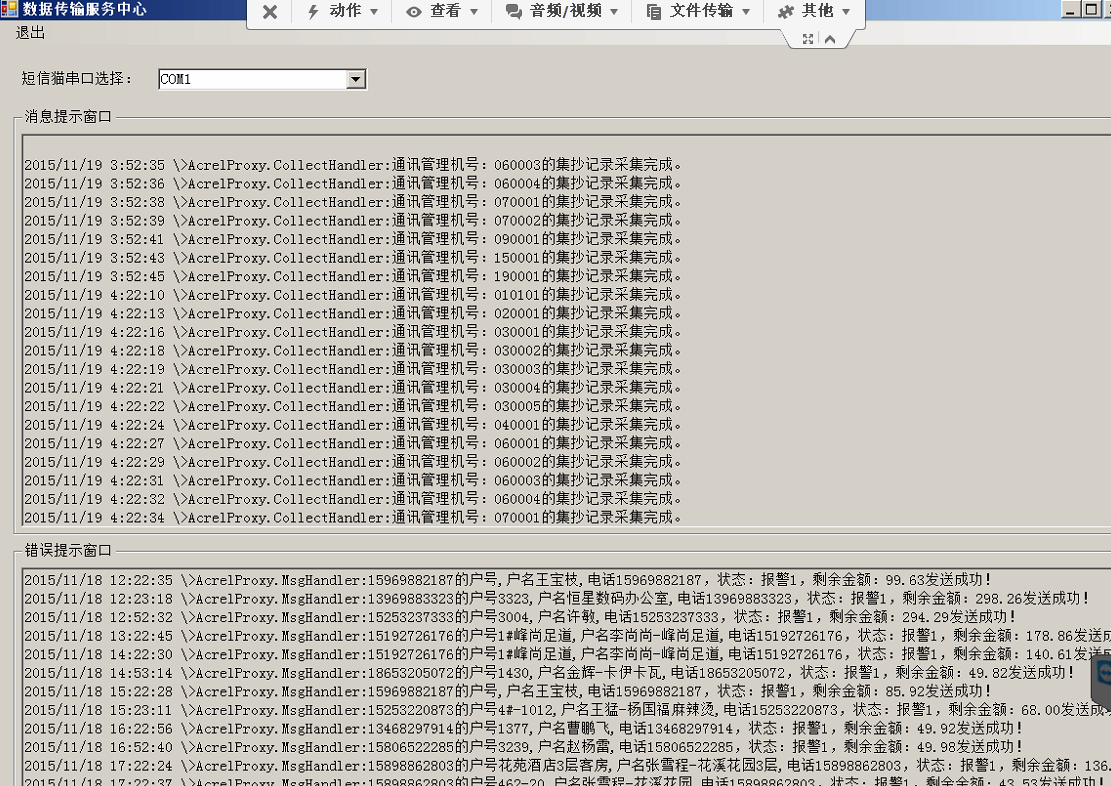

系統默認半小時對所有表進行一次遠程集中抄表，時間間隔支持個性化配置。

②遠程預付費電能管理系統

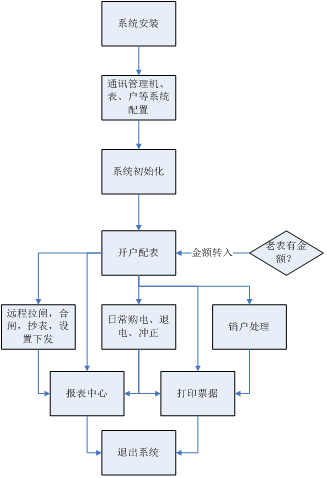

本系統分為五大模塊，分別是操作員登陸模塊、系統配置模塊、用戶（商鋪）管理模塊、售電管理模塊、報表中心模塊，系統大致運行和操作流程如下：

本系統分為五大模塊，分別是操作員登陸模塊、系統配置模塊、用戶（商鋪）管理模塊、售電管理模塊、報表中心模塊，系統大致運行和操作流程如下：

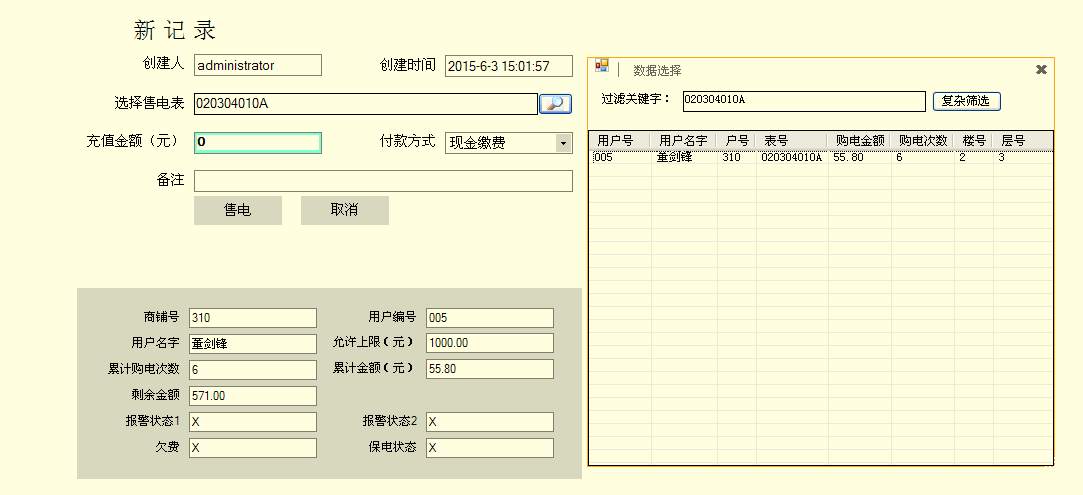

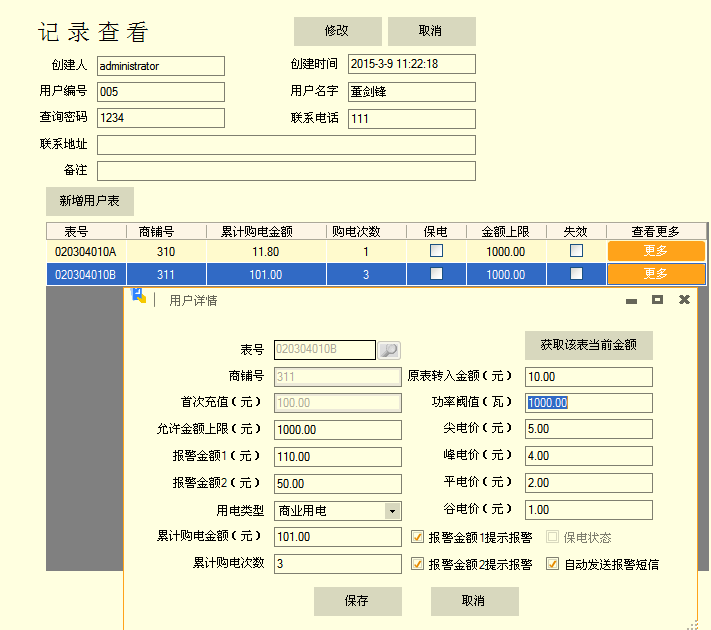

本系統所有的報表及記錄查詢，都支持excel格式導出的功能。 系統針對商鋪開戶不僅支持一戶一表，也支持一戶掛多表的需要；同時支持和解決了項目改造后新老表切換時，老表金額轉入的問題；支持峰谷電價，支持一表一電價；可對單表設置功率過載的閾值，也支持設置單表金額報警的兩級閾值。

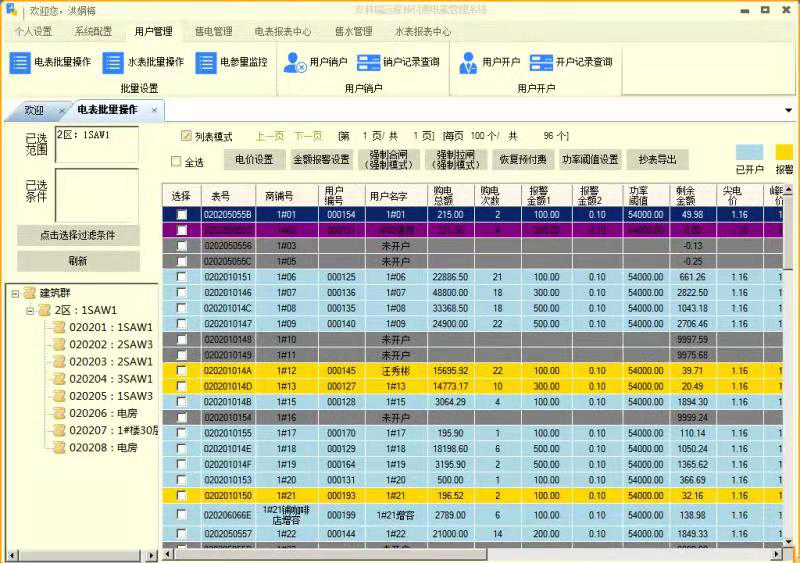

批量遠程操作場景中，系統提供了多項功能，針對開戶、報警1、報警2、欠費、未開戶、失聯狀態都有不同的顏色顯示；并且支持遠程對儀表進行遙控，遙控的命令類型如下：
1.電價下發；2.設置下發（下發報警金額閾值和過載功率閾值）；3.保電（強制儀表合閘）；4.恢復預付費（欠費自動跳閘的模式）；5.拉閘（強制斷電）；6.抄表導出（導出當前所有表狀態為EXCEL）。

1.電價下發；2.設置下發（下發報警金額閾值和過載功率閾值）；3.保電（強制儀表合閘）；4.恢復預付費（欠費自動跳閘的模式）；5.拉閘（強制斷電）；6.抄表導出（導出當前所有表狀態為EXCEL）。

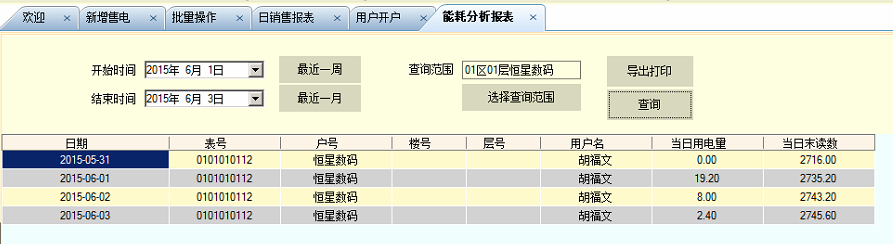

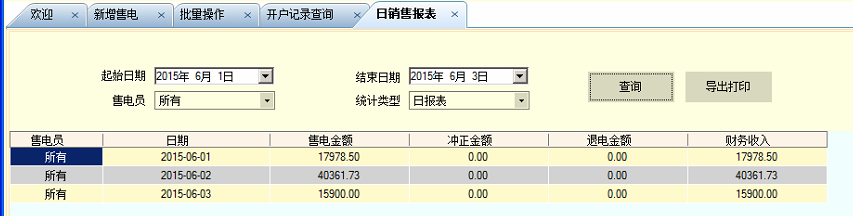

售電 系統還提供了多個報表以供查詢，分別是日/月/年財務銷售統計報表、失聯表/通訊管理機查詢報表、能耗查詢報表、實時報警/歷史報警查詢報表，支持導出。以下是財務報表和預付費表日用能查詢報表：

4  結束語

隨著社會生產的進步，在商業用戶用電量不斷增長、對供電質量要求不斷提高的同時，也存在大量拖欠電費的情況，很大的加重了供電企業的經營風險。為了使供電企業提高電費收繳率，規避惡意欠費造成的經濟損失，我公司特提供成套的預付費解決方案，系統不但可以預收電費，實現“先交錢、后用電”，又可針對用戶用電性質不同可在電力供應緊張或響應政府關于“節能減排”等號召時有選擇性的進行限電?，F場通過遠程預付費的系統，實現了先交費后用電，可以避免物業公司的電費墊資問題，從而緩解了商業提剛剛運營的資金壓力，另外將業主和配電區域隔離，防止了私接偷電的問題。
