學校建筑年耗電量約占全國城鎮總耗電量逐年增加，各類項目如何實時的了解、分析和控制能源消耗成為大家關注的焦點，加之近年來出現的電力泛在物聯網、能源互聯網等等，這些大型平臺的出現，都需要能源使用的數據。安科瑞能耗管理云平臺可以為建筑和企業能源消耗和節能提供數據支持。

一、能耗管理系統適用場合

安科瑞能耗管理云平臺適用于各行各業，政府的辦公建筑、大型的商業綜合體、學校、醫院等，也可以為生產企業提供服務，比如說采集工廠里面的電、水、氣來計算它們的產品的單耗、工藝、能耗和能耗預測。同時的組網方式也比較靈活，平臺可通過局域網、互聯網或者4G網絡采集不同區域多個建筑或單位的用能數據。

二、某外國語學校項目能耗管理系統的解決方案

1、項目概況

本項目是集小學部、中學部為一體的綜合性學校，儀表分布在行政樓24塊、教師公寓32塊、幼兒園16塊、體育館94塊、夢工廠14塊、圖書館16塊、小學綜合樓52塊、中學部31塊、中學宿舍24塊，共計303塊PZ儀表。在教師公寓、小學綜合教學樓、體育館、中學部一層弱電井分別設置一個采集點。儀表通過RS485接入管理機，再通過光纖接入后臺。Acrel-5000能耗系統采集該部分能源信息并解決基礎能耗數據的智能化、自動化、可視化、可量化的收集與存儲，從而降低能源使用費用，為建立節約型社會發揮作用。   2、系統架構

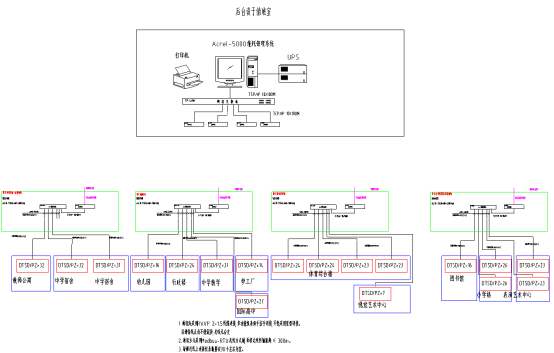

安科瑞Acrel-5000能耗分析管理系統根據公建現場實際情況，整體網絡結構采用屏蔽雙絞線直接接至后臺能耗網關然后通過光纖網絡將數據上傳至的監控主機。具體如下圖所示：

該系統主要采用分層分布式計算機網絡結構，如系統結構圖所示：站控管理層、網絡通訊層和現場設備層。其中整個學校儀表分布在各個教學實驗樓，所有儀表通過485屏蔽雙絞線鋪設至監控點，經能耗網關光纖至系統主機從而完成儀表數據的采集并管理。

3、系統功能

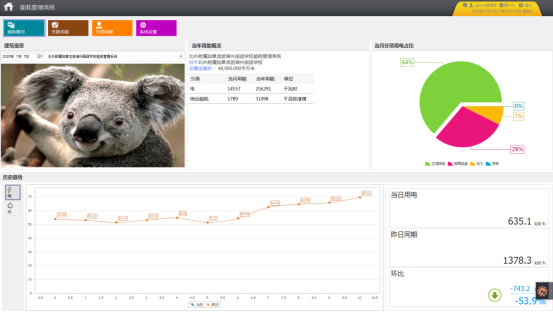

3.1 綜合能耗主界面

主頁面顯示該建筑的建筑圖片，建筑基本信息,建筑當月分項用電餅圖和各種能源的消耗量。根據所選的建筑，對其建筑圖片進行加載，可以選擇時間查看建筑能耗情況，選擇建筑或時間后自動刷新，默認為當天。

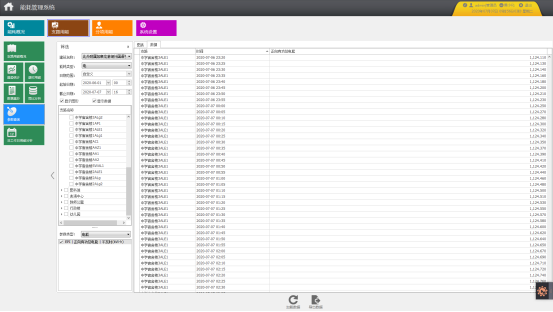

3.2 支路用能

系統可以統計各支路某段時間內逐日、逐周、逐月、逐季、逐年用能。系統可查看各支路用能趨勢，可根據已有的日期或者自定義時間進行查詢，并可以將支路用能顯示合計，以圖表形式顯示。

3.3 分項能耗統計

系統可以按照分項進行能耗統計與顯示。其中，日分項用能同比分析圖顯示不同分項的當日與昨日能耗柱狀圖（藍色柱表示今日，綠色柱表示昨日）；用能餅圖顯示各分項過去31天的用能占比；堆積圖顯示各分項過去31天的能耗趨勢；分項用能排名圖顯示被選中分項對應能耗值排名前10位的支路。

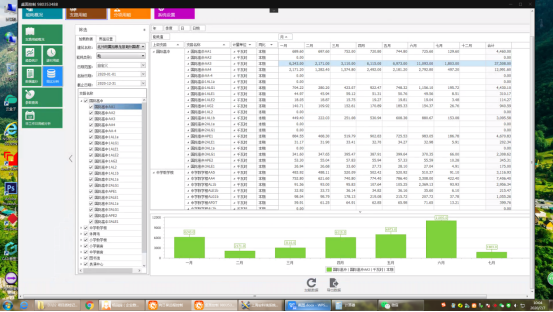

3.4 分項用能報表

系統可以統計各分項某段時間內逐日、逐周、逐月、逐季、逐年用能。可查看分項中各支路用能趨勢，可根據已有的日期或者自定義時間進行查詢，統計數據可導出至Excel。 3.5 能耗的同比環比分析 系統可將各主要耗能設備的能耗與去年同期值和上月值進行同比環比分析，檢驗節能效果，根據分析結果執行節能績效考核，以及節能目標的修正。統計各支路當年每月用能及去年同期用能；

三、學校建筑能耗監測管理平臺的作用與意義

1、建立學校建筑能耗計量體系，針對學校的用電結構，能正確無誤的統計進出線回路，通過統計分析，幫助用戶弄清能源消耗明細，使能源消耗可視化，消除用能盲區；

2、對采集數據存儲，并形成可視化圖表，為節能降耗和能源績效的考核提供數據支持，診斷出高能耗點：管理人員可通過系統采集數據，正對性的對各個回路同比及環比分析，通過一階段分析可找出高能耗點，降低成本，節約能源

3、系統可以及時通過短信和APP推送，及時提醒用戶能源消耗的異常，來提高用能的安全，達到節能的效果。

四、結束語

能耗管理系統的應用，不但能減輕相關人員的工作負擔，提供工作效率，而且直觀的統計分析結果更能幫助管理者根據能耗能源損耗情況，做出正確的分析，對提高學校建筑能耗系統的利用率，實現建筑能耗系統的功能具有重要意義。
