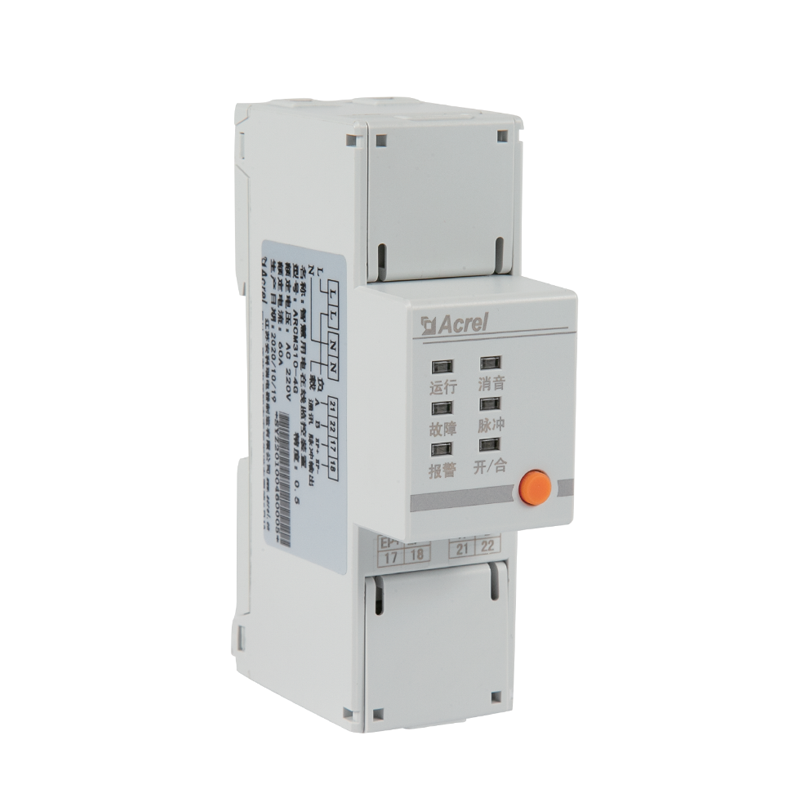

ARCM310智慧用電在線監控裝置（以下簡稱裝置）是針對0.4kV以下的TT、TN系統設計的智能電力裝置，具有單相交流電測量、漏電監測、溫度監測、分合閘控制以及RS485通訊或GPRS無線通訊功能，通過對配電回路的剩余電流、導線溫度等火災危險參數實施監控和管理。

       裝置采用微控制器技術，集成度高，體積小巧，安裝方便，集智能化，數字化，網絡化于一身，是建筑監控裝置預防監控、系統絕緣老化預估等的理想選擇。作為一種先進的智能化、數字化的采集元件，該裝置已廣泛應用于學校、醫院、商場、銀行、古建筑等眾多場所。

■ 單相電參量實時監測功能：對所監測回路的單相電壓、電流、頻率、功率、電能等相關電量進行實時監測。
■ 剩余電流實時監測功能：對所監測回路的剩余電流進行實時監測。
■ 溫度實時監測功能：可監測裝置輸出端口L’、N’的溫度。
■ 故障保護功能：當裝置檢測到剩余電流互感器或者溫度傳感器出現短路、斷路等故障時，裝置會發出聲光報
 警信號。
■ 報警保護功能：當裝置檢測到剩余電流過大、過溫、過流和過壓/欠壓等情況時，裝置會發出聲光報警信號，
 同時會上傳數據給服務器。
■ 分合閘控制功能：該裝置可通過按鍵進行分合閘控制，也可通過平臺遠程控制分合閘。
■ 斷電報警上傳功能：當檢測到裝置的供電電源中斷時，會主動上傳數據給服務器。
■ 自檢功能：裝置具備自檢功能，裝置上電時會自動自檢；另外，可以長按按鍵3S進入消音/設置模式后，再
 短按按鍵一次系統將進入自檢狀態，查看設備是否完好。
■ 消音功能：當裝置發生故障或報警時，長按按鍵3S，裝置消聲。
■ 復位功能：當發生故障和報警時，可通過按鍵對裝置進行復位（長按按鍵3S進入消音/設置模式后，再短按
 按鍵兩次系統將進入復位狀態）；如果在進行復位操作后未排除報警故障，裝置將再次進入故障或報警狀態。

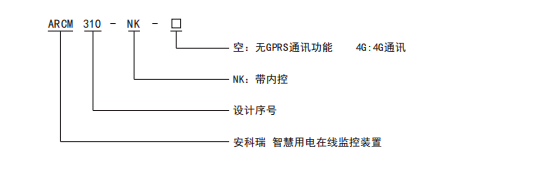

命名規則：

參考標準：

■ GB/T 17215.211-2006《交流電測量設備 通用要求、試驗和實驗條件 第11部分：測量設備》
■ GB/T 17215.321-2008《交流電測量設備 特殊要求 第22部分：靜止式有功電能表（1級和2級）》
■ GB14287.2-2014 《電氣火災監控系統 第2部分 剩余電流式電氣火災監控探測器》
■ GB14287.3-2014 《電氣火災監控系統 第3部分 測溫式電氣火災監控探測器》

技術指標：

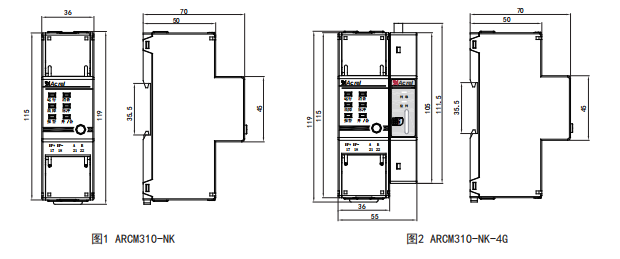

ARCM310型智慧用電在線監控裝置的外形與安裝尺寸（單位：mm）如下圖所示

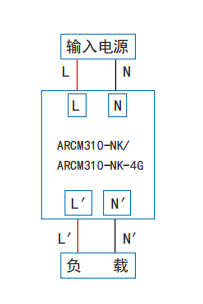

應用接線圖

安裝要求：

● 此儀表應安裝在現場無線信號良好的地方；
● 必須讓具有資格的安裝人員安裝此儀表，并且安裝之前要仔細閱讀使用說明；
● 接線時按照使用說明中的接線方式接線，接線完成后要認真核對接線是否正確，以免通電后損壞探測器、
產生危險事故；
● 安裝或拆除儀表時，請確認工作電源、待測母線及相關部分電源已切斷以免發生觸電，造成危險和人員傷
害；
● 接線、布線請按相關規范要求，以免發生短路、斷路等事故，同時也方便日后的維護和檢修；
● 儀表的正常運行依賴于正確的安裝、設置和操作，安裝之前請詳細閱讀安裝、設置和操作的相關內容，以
保證儀表的正常運行

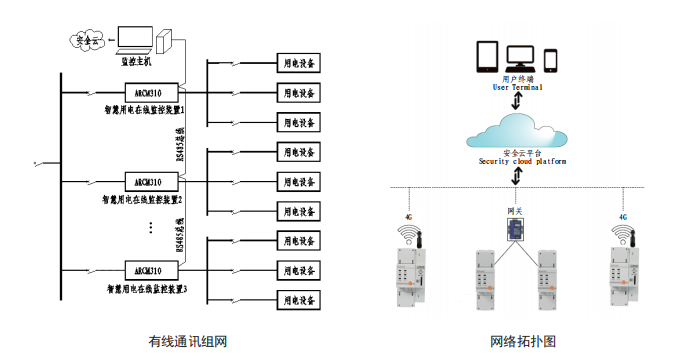

典型應用示意圖：

保護器可以通過自帶的RS485接口進行組網，然后將數據通過總線上傳到監控主機，也可以通過無線通訊的方式直接將數據上傳到云平臺

安全用電管理云平臺及手機app
